Lokalizacja skrzynek bezpieczników
Iveco Daily rozdziela swoje obwody elektryczne na trzy główne lokalizacje. Ich znajomość jest podstawą każdej diagnostyki problemów z zasilaniem.
- Pod deską rozdzielczą (strona kierowcy) – główna skrzynka z bezpiecznikami mini i standard (5–30A). Obsługuje systemy komfortu, oświetlenie wnętrza, zegary, radio i gniazda 12V. Dostęp wymaga odkręcenia dwóch śrub osłony w dolnej części deski.

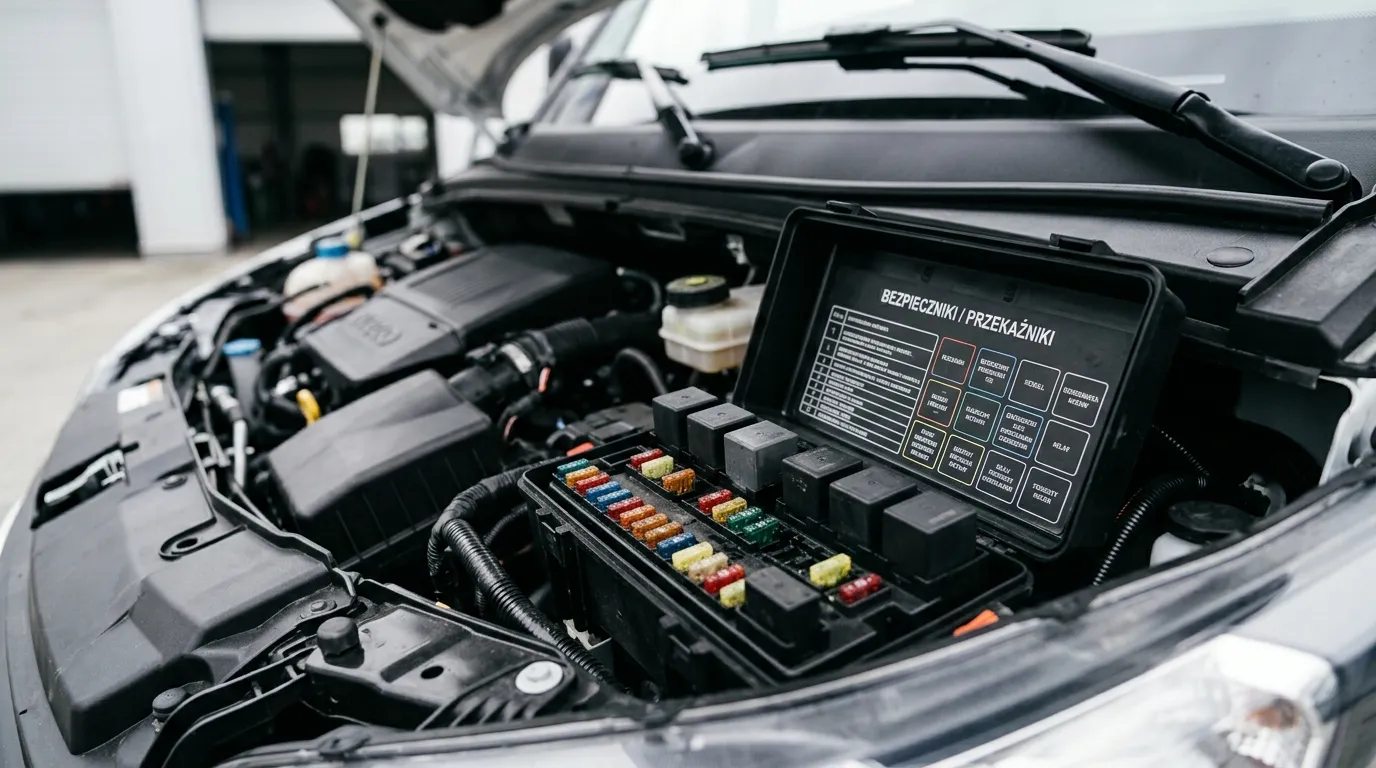

- Komora silnika (lewa strona, po stronie kierowcy) – bezpieczniki maxi i midi (25–60A) chroniące obwody wysokoprądowe: wentylator, klimatyzacja, ABS/EBS, świece żarowe. Pokrywa jest mocowana na zatrzaskach.
- Przy klemie akumulatora – moduł z bezpiecznikami głównymi (wysokoprądowymi), które zabezpieczają rozrusznik, alternator i zasilanie modułu BCM. Lokalizacja akumulatora, a tym samym tej skrzynki, zależy od generacji: w Daily V standardowo znajduje się on w komorze silnika (po lewej stronie), natomiast w Daily VI przeniesiono go pod podłogę po stronie pasażera.
Dla firm karoseryjnych i osób adaptujących Daily na kampery kluczowy jest moduł rozszerzeń CVI (Expansion Module). Znajduje się on najczęściej przy prawym słupku A (po stronie pasażera) i udostępnia m.in. sygnał D+, niezbędny do podłączenia separatora akumulatorów (np. typu Cyrix) w zabudowie kempingowej. Zapewnia także zasilanie dla osprzętu takiego jak windy załadowcze.
engineering
Włoskie oznaczenia skrzynek
Na schematach Iveco znajdziesz fabryczne skróty modułów: CPL (Centralina Plancia) to skrzynka pod deską rozdzielczą, CVM (Centralina Vano Motore) to moduł w komorze silnika, a CBA (Centralina Batteria) to skrzynka przy akumulatorze.
Schemat bezpieczników Daily V (2006–2014)
Generacja V, produkowana w latach 2006–2014, posiadała już rozbudowaną elektronikę. Poniżej znajdują się tabele z przyporządkowaniem kluczowych bezpieczników.
Skrzynka pod deską rozdzielczą
| Nr | Funkcja | Amperaż |
|---|---|---|
| F01 | Światła pozycyjne (lewe) | 5A |
| F02 | Światła pozycyjne (prawe) | 5A |
| F03 | Światła mijania (lewe) | 10A |
| F04 | Światła mijania (prawe) | 10A |
| F07 | Światła drogowe | 15A |
| F09 | Radio, system audio | 15A |
| F11 | Tablica przyrządów (zegary) | 7,5A |
| F14 | Centralny zamek | 15A |
| F16 | Wycieraczki przednie | 25A |
| F18 | Gniazdo 12V / zapalniczka | 15A |
| F20 | Elektrycznie sterowane szyby (kierowca) | 20A |
| F21 | Elektrycznie sterowane szyby (pasażer) | 20A |
| F24 | Światła cofania | 10A |
| F26 | Oświetlenie wnętrza | 7,5A |
| F28 | Tachograf (jeśli zainstalowany) | 10A |
| F30 | Sterownik klimatyzacji | 10A |
| F33 | Ogrzewanie postojowe (opcja) | 20A |
Skrzynka w komorze silnika
| Nr | Funkcja | Amperaż |
|---|---|---|
| MF01 | Wentylator chłodnicy | 40A |
| MF02 | Sterownik silnika (ECU) | 30A |
| MF03 | Pompa paliwa | 20A |
| MF04 | Świece żarowe | 60A |
| MF06 | Moduł ABS | 30A |
| MF07 | Sprężarka klimatyzacji | 25A |
| MF09 | Wspomaganie kierownicy | 40A |
| MF11 | Moduł AdBlue (Daily V Euro 5+) | 15A |
| MF13 | System EBS (jeśli występuje) | 30A |
Skrzynka przy akumulatorze
| Nr | Funkcja | Amperaż |
|---|---|---|
| BF01 | Rozrusznik | 80A |
| BF02 | Alternator (zasilanie główne) | 60A |
| BF03 | Zasilanie BSI (moduł centralny) | 50A |
| BF04 | Ogrzewanie przedniej szyby (opcja) | 40A |
| BF05 | Zasilanie skrzynki w komorze silnika | 60A |
psychology
Opinia eksperta
Marek Kowalczyk
W silniku 3.0 F1C (HPI/HPT) bezpiecznik świec żarowych MF04 (60A) jest jednym z kluczowych. Jego przepalenie niemal zawsze sygnalizuje zwarcie na jednej ze świec. Koszt samej części to ok. 80 zł, jednak silnik ten słynie z zapiekania się i urywania świec. Standardowa wymiana to koszt 200–500 zł, ale w przypadku jej urwania, operacja wyjęcia resztek może kosztować od 1000 do nawet 3000 zł. Nigdy nie wymieniaj tego bezpiecznika bez diagnostyki świec.
Schemat bezpieczników Daily VI (2014+)
Wraz z debiutem szóstej generacji Daily w 2014 roku, instalacja elektryczna została gruntownie zmodernizowana. Dodano obwody dla nowych systemów bezpieczeństwa i normy Euro 6.
Kluczowe zmiany względem Daily V
- Bezpiecznik AdBlue – przeniesiony do skrzynki pod deską (z komory silnika), wyższy amperaż (20A zamiast 15A)
- AEBS (autonomiczne hamowanie) – osobny bezpiecznik 10A pod deską
- LDWS (asystent pasa) – kamera przednia, bezpiecznik 5A pod deską
- Wyświetlacz TFT – osobny obwód 10A (w Daily V dzielił gniazdo z zegarami)
- Ogrzewanie AdBlue – nowy bezpiecznik 15A w komorze silnika (zapobiega krystalizacji płynu zimą)
Skrzynka pod deską – Daily VI (wybrane pozycje)
| Nr | Funkcja | Amperaż |
|---|---|---|
| F01–F04 | Oświetlenie zewnętrzne | 5–15A |
| F10 | Radio / system multimedialny | 15A |
| F12 | Tablica przyrządów TFT | 10A |
| F15 | Centralny zamek | 15A |
| F18 | Wycieraczki | 25A |
| F25 | Gniazdo USB | 5A |
| F28 | Tachograf cyfrowy | 10A |
| F31 | System AEBS | 10A |
| F32 | Kamera LDWS | 5A |
| F35 | Moduł AdBlue | 20A |
| F36 | Złącze diagnostyczne EOBD | 10A |
| F38 | Ogrzewanie postojowe Webasto | 20A |
| F44 | Gniazdo 12V (zapalniczka) | 20A |
Najczęstsze awarie elektryczne w Daily
Mimo że instalacja elektryczna Daily jest stosunkowo solidna, kilka problemów powtarza się w wielu egzemplarzach. Najczęściej dotyczą one korozji i zużycia osprzętu.
- Korozja styków akumulatora – wilgoć i zabrudzenia na klemach mogą powodować problemy z rozruchem, wahania napięcia i losowe błędy na desce rozdzielczej.
- Awaria modułu BCM (Body Computer) – centralny komputer sterujący. Objawy to brak reakcji na kluczyk, niedziałające obwody (np. oświetlenie, szyby) czy “martwe” zegary. Naprawa wiąże się z wymianą i programowaniem (2000–5000 zł).
- Brak komunikacji ze złączem diagnostycznym – jeśli skaner diagnostyczny nie może połączyć się z autem, przyczyną jest często przepalony bezpiecznik F36 (10A) w skrzynce pod deską, który zasila gniazdo EOBD.
- Bezpiecznik tachografu (F28) – zdarza się, że przepala się przy podłączaniu nieoryginalnych urządzeń do instalacji pojazdu w sposób niezgodny ze sztuką.
- Przepalanie MF04 (świece żarowe) – regularny problem w silnikach F1C z przebiegami powyżej 200 tys. km, niemal zawsze wskazujący na awarię świecy.
engineering
Profilaktyka
Raz w roku oczyść zaciski akumulatora i połączenia masowe, a następnie zabezpiecz je smarem dielektrycznym lub wazeliną techniczną. Taka prosta czynność eliminuje ponad 30% potencjalnych problemów z elektryką w Daily.
Wymiana bezpiecznika – instrukcja
Wymiana przepalonego bezpiecznika jest prostą czynnością, ale wymaga precyzji i zachowania podstawowych zasad bezpieczeństwa. Poniżej instrukcja krok po kroku.
- Wyłącz zapłon i odłącz wszystkie odbiorniki prądu (radio, nawigacja, ładowarki).
- Zlokalizuj właściwą skrzynkę, posiłkując się schematem umieszczonym na jej pokrywie.
- Zdejmij pokrywę: pod deską odkręć śruby mocujące, w komorze silnika podważ plastikowe zatrzaski.
- Wyciągnij podejrzany bezpiecznik za pomocą plastikowego chwytaka, który zwykle znajduje się wewnątrz pokrywy. Kolory odpowiadają amperażowi: czerwony = 10A, niebieski = 15A, żółty = 20A, zielony = 30A.
- Obejrzyj bezpiecznik pod światło. Przerwany lub osmolony drucik wewnątrz oznacza, że element jest spalony.
- Wstaw nowy bezpiecznik o identycznym amperażu. Nigdy nie używaj bezpiecznika o wyższej wartości.
- Włącz zapłon i sprawdź, czy chroniony obwód działa. Jeśli nowy bezpiecznik przepali się natychmiast – w instalacji występuje zwarcie, które wymaga diagnostyki w warsztacie.
- Schematy bezpieczników Daily: autobezpieczniki.pl, selected.pl
- Bezpiecznik (Wikipedia): https://pl.wikipedia.org/wiki/Bezpiecznik
